一、水質鹽度傳感器應用環境說明

水質鹽度傳感器又稱水質鹽度監測傳感器，水質鹽度傳感器用于測量水的電導率、鹽度、TDS三個基本的物理參數，可用于地表水、污水、海水、自來水等多個場景水質測。用于環境水質檢測、各種高/低離子強度的水樣測試，能夠滿足大多數工業/環境應用對在線電導率、鹽度、TDS測量的要求。

信號輸出：RS485（MODBUS-RTU）。

內部信號隔離技術，搞干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體

性能穩定，使用壽命長

IP68防水標準

24*1.218*1.5*228*22

二、水質鹽度傳感器技術性能和規格

1、技術參數

測量原理	接觸式電極法
信號方式	RS485（MODBUS-RTU）
電導率測量范圍	(0～5000μS/cm)(0～10000μS/cm)(0-30mS/cm)
電導率分辨率	1μS/cm0.01mS/cm
鹽度測量范圍	0-10000ppm0-30ppt
鹽度分辨率	1ppm0.01ppt
TDS測量范圍	0-10000ppm0-30ppt
TDS分辨率	1ppm0.01ppt
測量精度	±1.5%；±0.1°C
響應時間	約30s(98%靜止液體)
外殼材質	ABS
溫度補償	自動溫度補償(M1820Z)
電纜長度	標配5米
供電電壓	12-24VDC（0.4W@12V）
測量環境	溫度0~50℃（不結冰），<0.2MPa
防水等級	IP68
安裝方式	浸入式安裝，NPT3/4螺紋

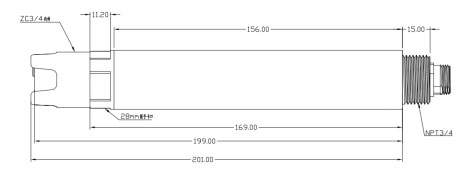

2.水質鹽度傳感器尺寸圖

三、水質鹽度傳感器安裝和電氣連接

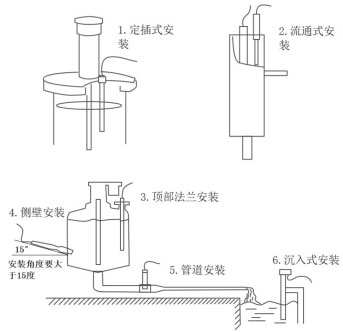

1.水質鹽度傳感器安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.電氣安裝

線纜為4芯屏蔽線：

紅色—電源線 藍/黑色—地線 綠色—485B黃色—485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

四．水質鹽度傳感器維護和保養

1.使用和維護

常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
